仕様・性能
移動量
Ｘ軸移動量 305ｍｍ
Ｙ軸移動量 305ｍｍ
Ｚ軸移動量 153ｍｍ
主軸端からテーブル上面までの距離 77～230mm
床面からテーブル上面までの距離 980ｍｍ
テーブル
作業面の大きさ 350ｍｍ × 300ｍｍ
最大積載質量 50ｋｇ
Ｔ溝寸法 12ｍｍ × 50ｍｍ × 6本
材質：アルミ

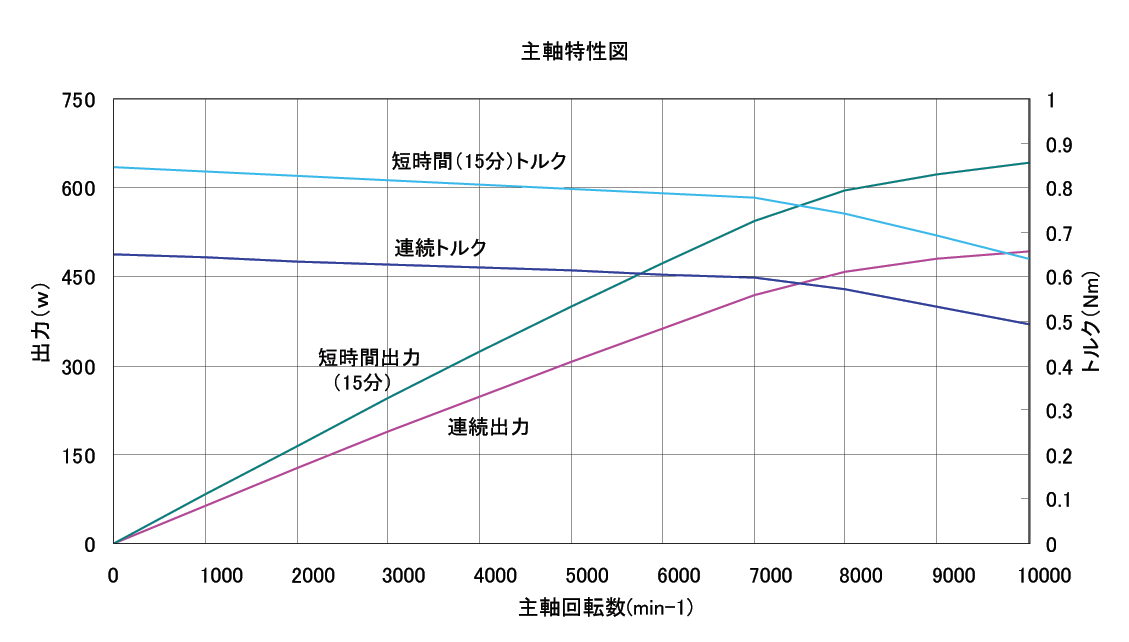

主軸
回転速度 10～10000 min-1
テーパー穴 7/24テーパ Ｓ20Ｔ
主軸モーター出力 0.5ｋｗ（連続定格）
送り速度
早送り速度
Ｘ・Ｙ・Ｚ 10,0000 ｍ/ｍｉｎ
切削送り速度
Ｘ・Ｙ・Ｚ 0～10,000 ｍ/ｍｉｎ
送りサーボモーター
Ｘ・Ｙ・Ｚ 0.13ｋｗ
ＡＴＣ装置
ツールシャンク S20T
プルスタッド形状 S20R 1型
工具収納本数 8本
工具選択方法 ダイレクトチェンジ方式
固定番地
工具最大径（隣接工具無し） φ55
工具最大長 100mm
工具最大質量 0.8kg
マガジンサーボモーター 0.13ｋｗ
切削油タイプ
・ポンプモーター 100Ｗ
・タンク容量 40Ｌ
エアーブロータイプ
・所要空気圧源 0.5ＭＰａ
※１００Ｖ電源仕様の場合はエアーブロータイプのみとなります。
切粉処理装置
（ご注文時にどちらかを選択）
所要電源
電源容量 ３相ＡＣ２００Ｖ １０Ａ
※オプションでＡＣ１００Ｖ仕様もお選びいただけます。

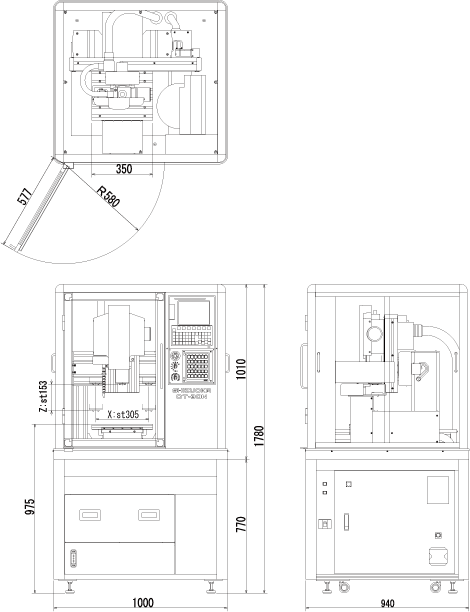

機械寸法
機械高さ 1780ｍｍ
幅 1000ｍｍ
奥行き 940ｍｍ
機械質量 320ｋｇ

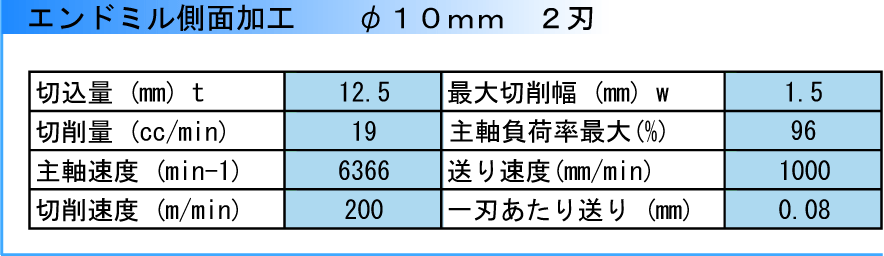

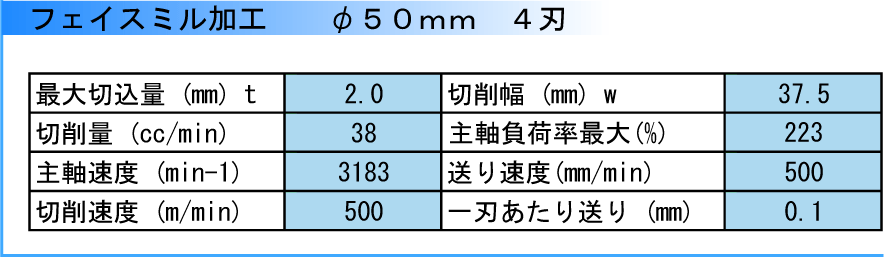

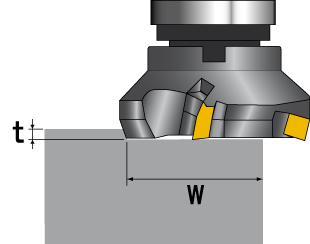

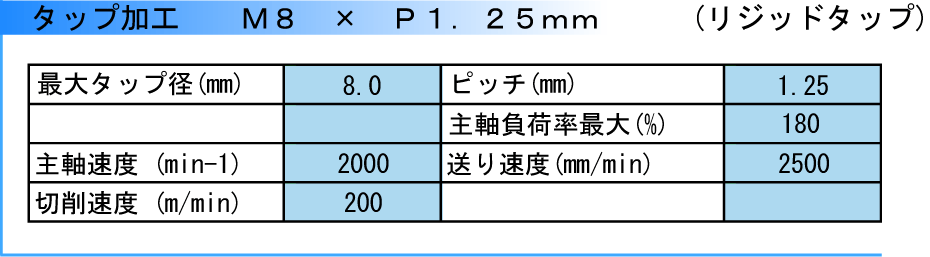

切削能力
素材：アルミ(AL5052) 切削油：水溶性切削油（エマルジョン）
